Производитель: Husqvarna (Швеция)

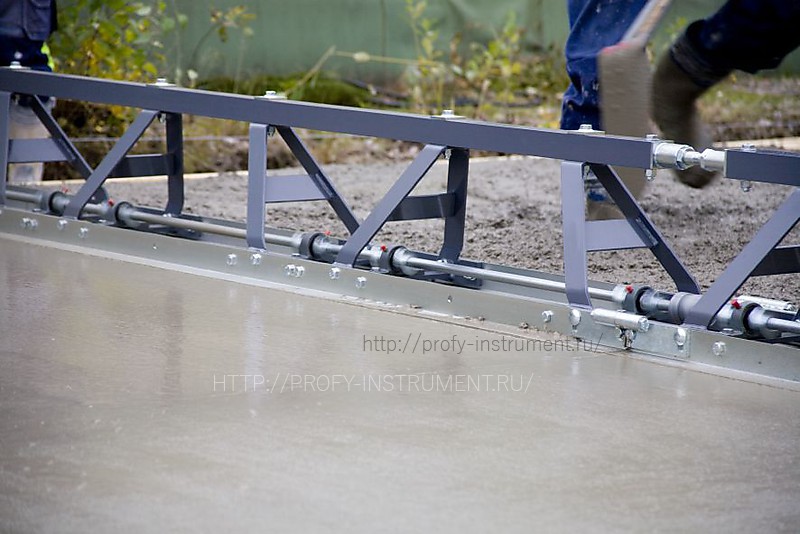

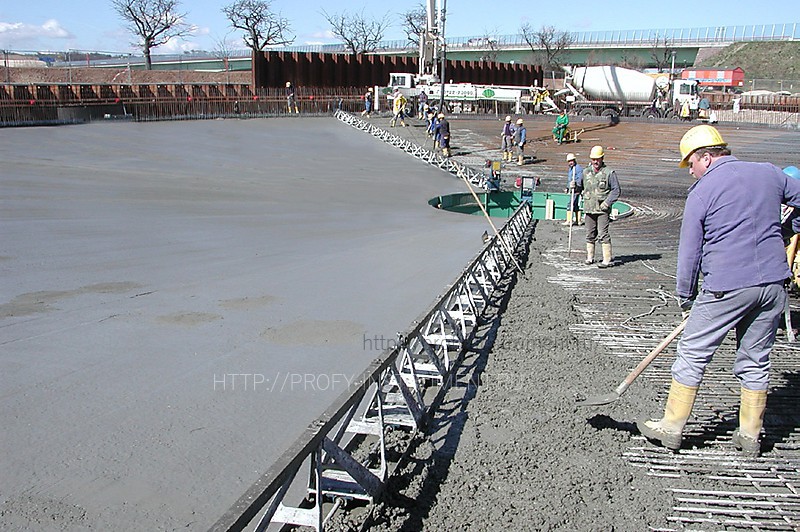

Модульные виброрейки BT-90, состоящие из электрического, бензинового или пневматического двигателя, который питает вибрационный узел и металлических разравнивающих лезвий-модулей (длиной 1, 2 и 3 метра), скрепляющихся между собой при помощи зажимов. На пневматические модули может быть установлен специальный кронштейн, который позволяет создавать прогиб до 15 градусов. Длина такой модульной конструкции может достигать 25 метров. Конструкция данного типа виброреек имеет очень высокую жесткость даже в самом длинном варианте, поэтому качество выравнивания и сглаживания поверхности всегда на самом высоком уровне. Толщина уплотняемого слоя свежего бетона варьируется от 300 до 350 мм. Благодаря большому количеству преимуществ, эта серия виброреек используется на самых ответственных объектах, очень популярна в Европе, ей дают предпочтение строители, которые возводят крупные объекты, такие например как аэродромы, торговые комплексы, важные геологические объекты, на которых точность играет важную роль.
Возможна регулировка изгиба согласно таблице. Данная опция применима при работах по укладке бетона на дорожном полотне. При такой форме вода, грязь и осадки уходят к обочине
Внимание! Остерегайтесь подделок!

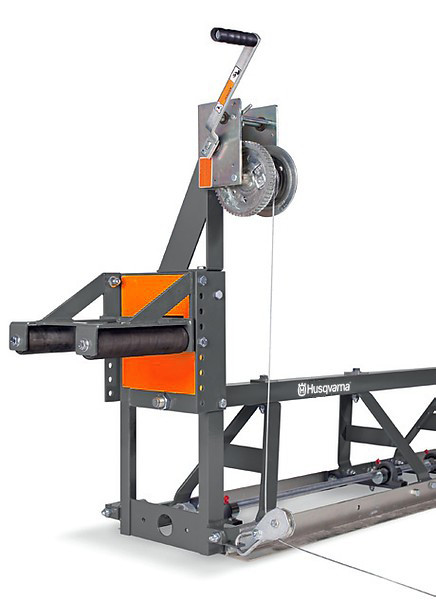

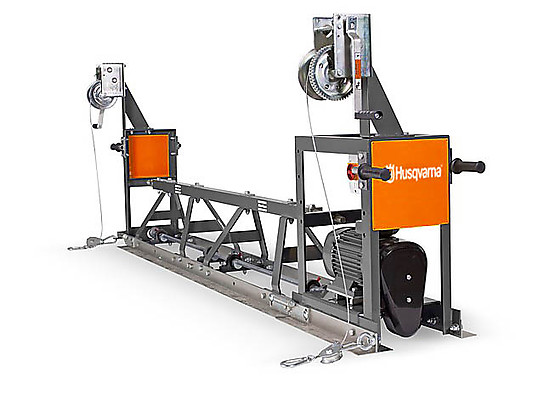

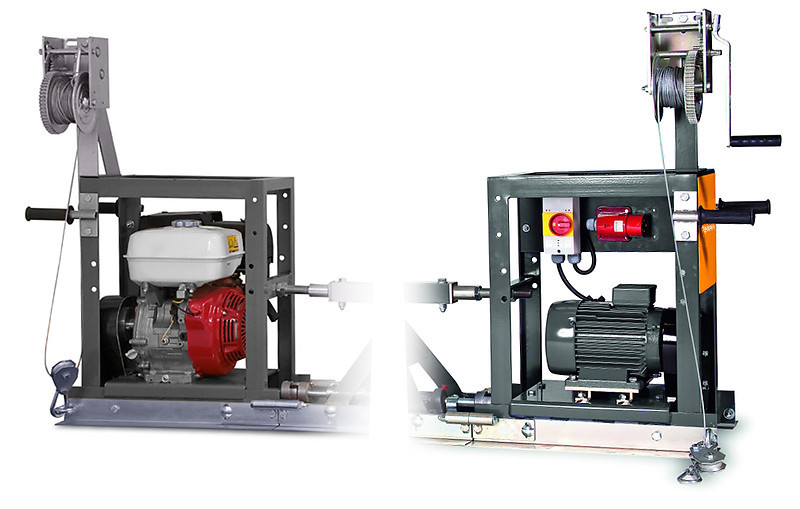

Электрический / Бензиновый привод в комплекте с концевой стойкой и лебедками

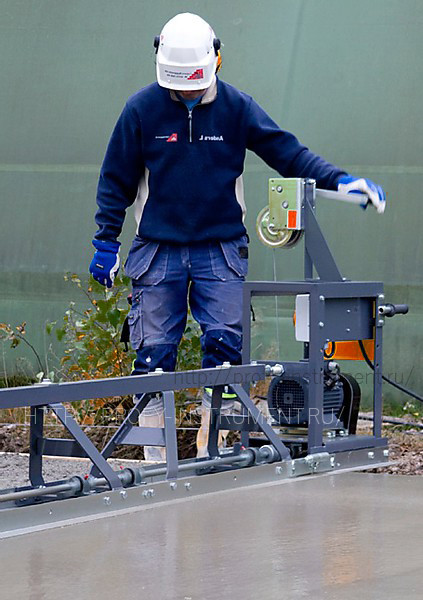

Модульные секции комплектуются двумя типами двигателей: бензиновым и электрическим, которые приводят в движение вал с равномерно расположенными эксцентриками, проходящий по длине секций, равномерно распределяя вибрационное воздействие по всей длине конструкции. Вибрационный вал сбалансирован и соединяется между модульными секциями с помощью системы муфт и резиновых крестовин. Вибродвигатель поставляется в комплекте с концевой стойкой. Концевая стойка, также как и секция вибродвигателя, оснащена лебёдками, которые предназначены для равномерного протягивания виброрейки по карте бетонирования. Средняя скорость протягивания виброрейки должна составлять 1 погонный метр в минуту.
| Артикул
| Наименование
| Двигатель
| Мощность, кВт
| Частота, об/мин
| Рабочая ширина, мм
| Вес, кг
| Цена, руб |
| 9679411-02 | Электрический привод | 380В | 3 | 2865 | 560 | 96
| 461671.00 |  |
| 9679411-03 | Бензиновый привод | Honda GX270 | 5,5 | 2900 | 560 | 93 | 451633.00 | |

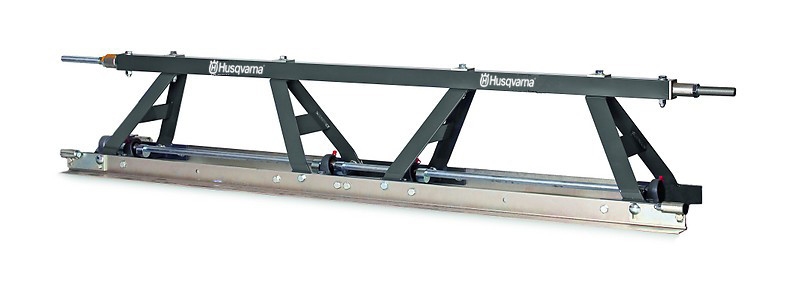

Секции BT90
| Артикул
| Наименование
| Длина, мм
| Ширина, мм
| Высота, мм
| Рабочая ширина, мм
| Вес, кг
| Цена, руб |
| 9679411-04 | Секция 0,5 м | 420 | 376 | 1000 | 32
| | 80290.00 | |
| 9678755-10 | Секция 0,75 м | 420 | 376 | 1000 | 32
| | по запросу | |
| 9679411-05 | Секция 1 м | 1095 | 420 | 376 | 1000 | 32
| 100361.00 | |
| 9679411-06 | Секция 2 м | 2095 | 420 | 376 | 2000 | 57
| 160583.00 | |
| 9679411-07 | Секция 3 м | 3095 | 420 | 376 | 3000 | 82 | 220798.00 | |

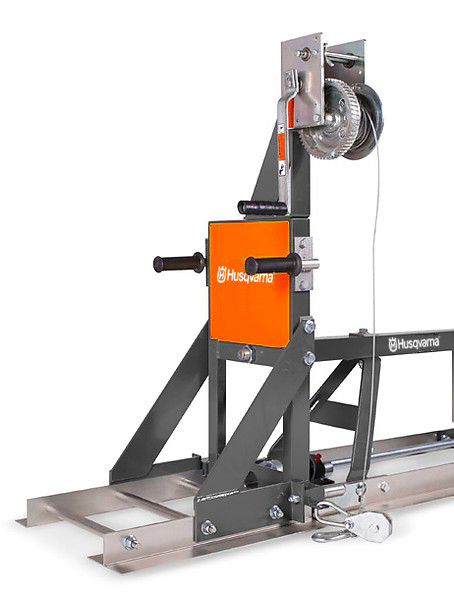

Пневматический привод в комплекте с концевой стойкой и лебедками
Также компанией Atlas Copco производятся модульные секции, работающие за счет сжатого воздуха. Принцип работы данной виброрейки основывается на прохождении воздуха через перепускные клапаны пневматических вибраторов, которые равномерно распределены по всей длине секций. Стандартная длина секций составляет 1, 2 и 3м. Под заказ возможна поставка полуметровых секций. С пневматической виброрейкой BT90 рекомендуется использовать компрессор и лубрикатор CLG30 производства Atlas Copco; при длине виброрейки более 15м необходима установка двух компрессоров с обоих сторон. Магистральные трубопроводы соединяются между собой при помощи резиновых колен.
| Артикул
| Наименование
| Двигатель
| Рабочее давление, Бар
| Расход воздуха, м³/мм
| Рабочая ширина, мм
| Вес, кг
| Цена, руб |
| 9679411-08 | Пневматический привод | Компрессор | 3-6 | 0,26 | 0 | 40 | 351271.00 | |

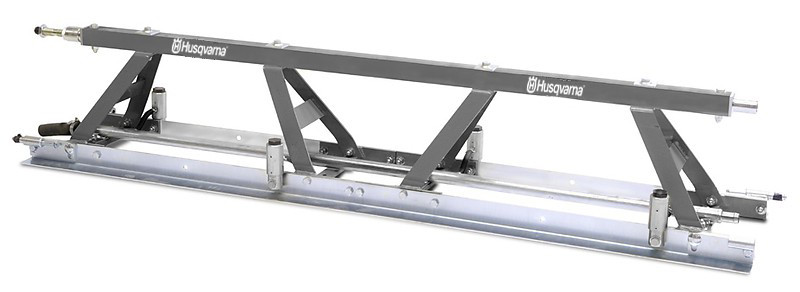

Пневматические секции BT90Pn
| Артикул
| Наименование
| Длина, мм
| Ширина, мм
| Высота, мм
| Рабочая ширина, мм
| Вес, кг
| Цена, руб |
| 9679411-09 | Секция 1 м | 1095 | 420 | 376 | 1000 | 32
| 160583.00 | |
| 9679411-10 | Секция 2 м | 2095 | 420 | 376 | 2000 | 58
| 220798.00 | |
| 9679411-11 | Секция 3 м | 3095 | 420 | 376 | 3000 | 83 | 301090.00 | |

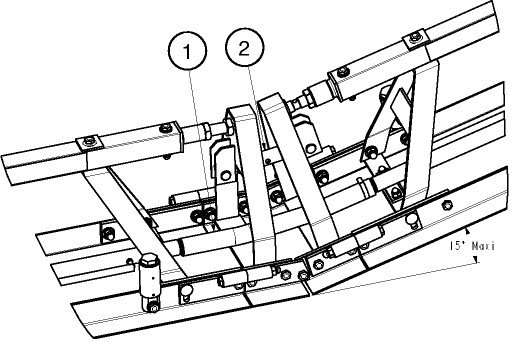

Кронштейн прогиб до 15° для пневматических модульных секций
Пневматические виброрейки могут быть оснащены кронштейном, который позволяет создавать угол между секциями равный ± 15º.
| Артикул
| Вес, кг
| Цена, руб |
| 48120515-01 | 25 | по запросу | |
Аутриггер с роликами
В качестве дополнительного оборудования для секционных виброреек, разработаны выносные опоры на роликах с возможностью регулировки по высоте – аутриггеры. Аутриггеры применяются в случае невозможности использования опалубки в зоне бетонирования и могут поставляться вместе с рельсо-реечной системой, состоящей из шестиметровых профилей и опор на треногах, регулирующихся по высоте.
| Артикул
| Ширина, мм
| Высота, мм
| Вес, кг
| Цена, руб |
| 48125149-01 | 300 | 300 | 11 | по запросу | |
Дополнительная секция BT90-0,5
Возможна поставка полу-метровой неприводной (без вала) секции, которая может устанавливаться с противоположной от вибродвигателя стороны. Секции между собой соединяются с помощью двух болтов и регулировочной шпильки, что позволяет осуществлять сборку-разборку виброрейки одним оператором, при этом значительно сокращая время всех операций.
| Артикул
| Цена, руб |
| 48120513-01 | по запросу | |
